150KN раздувная машина для пластиковых контейнеров с двухпозиционной станцией

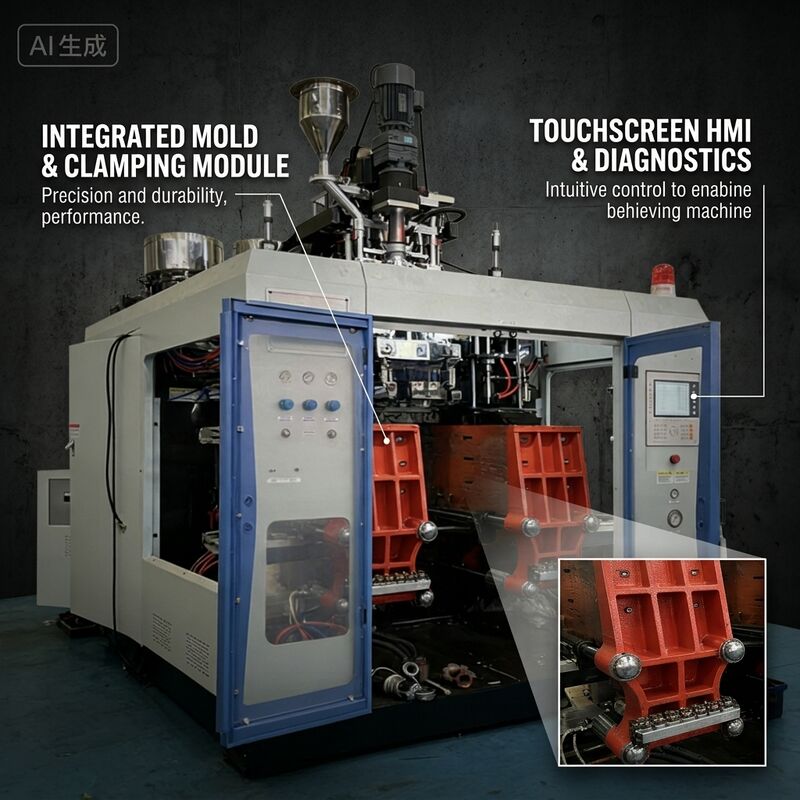

Вспышка дорога вдвойне: один раз как потраченная смола, а второй раз как трудозатраты на ее обрезку. Двухпозиционный зажим MP80D построен на основе усилия зажима 150 кН, прикладываемого через усиленные плиты с ходом 540 мм, что удерживает две половины формы квадратными под давлением выдува, чтобы линия облоя оставалась четкой, а полоса облоя оставалась тонкой.

Геометрия так же важна, как и сила. Ход раскрытия плит находится в диапазоне от 220 до 620 мм, что обеспечивает достаточный зазор для глубоких форм для 10-литровых контейнеров, позволяя при этом короткий, быстрый ход закрытия для неглубоких форм для бутылок. Максимальный размер формы составляет 520 x 460 мм, а рама машины весом 8,2 тонны снижает вибрацию, поэтому зажим не выходит из соосности в течение многих лет двухсменной работы.

• Усилие зажима 150 кН: удерживает многогнездные формы закрытыми против внутреннего давления выдува, ограничивая облой и сохраняя край облоя на дне контейнера.
• Усиленные плиты: равномерно распределяют усилие по всей поверхности формы, поэтому внешние гнезда не испытывают недостатка давления.
• Ход плиты 540 мм: длинный, направляемый ход, который остается параллельным на всем протяжении, защищая направляющие штифты формы.
• Раскрытие 220-620 мм: регулируемый зазор для неглубоких бутылок и глубоких форм для канистр на одной машине.
• Двухпозиционная компоновка: две позиции зажима используют один экструдер, поэтому одна позиция сбрасывает и повторно зажимает, пока другая выдувает.
• Масса рамы 8,2 тонны: гасит удар зажима и сохраняет стабильность соосности вместо частых регулировок.

Зажим, который теряет усилие в течение смены, не выходит из строя внезапно. Это проявляется как медленное увеличение толщины облоя, затем как жалобы на обрезку, затем как бракованные бутылки на течеискателе. Поскольку зажим MP80D рассчитан на 150 кН с плитами, рассчитанными на форму размером 520 x 460 мм, машина не работает на пределе своих возможностей при типичной работе с объемом от 5 до 10 литров, где обычно начинаются проблемы с соосностью.

Двухпозиционная компоновка также продлевает срок службы формы. Каждая позиция завершает полный цикл открытия-закрытия с определенной выдержкой, поэтому формы не удерживаются закрытыми дольше, чем требуется для фазы выдува и охлаждения. Направляющие штифты и вставки облоя проходят меньше ненужных циклов за смену, чем на однопозиционной машине, работающей с той же производительностью.

Достаточно ли 150 кН для формы для 10-литрового контейнера?

Для размеров контейнеров, для которых предназначена эта машина, да. Требование к зажиму масштабируется с площадью проекции контейнера и используемым давлением выдува. 10-литровый контейнер при типичном давлении выдува комфортно укладывается в номинал 150 кН, и мы подтверждаем расчет по вашему конкретному чертежу формы перед отгрузкой.

Что на самом деле контролирует диапазон раскрытия 220-620 мм?

Это полезный зазор между плитами. Глубокие формы для высоких канистр требуют верхнего диапазона; неглубокие формы для бутылок используют нижний диапазон, чтобы ход закрытия был коротким, а время цикла не тратилось впустую на перемещение.

Как поддерживается давление зажима в течение длительных циклов?

Гидравлическое давление устанавливается и контролируется системой управления, а узел шарнира и плиты имеет запас прочности для номинального усилия. Операторы записывают давление зажима в начале смены, и любое отклонение становится видимым задолго до того, как оно повлияет на качество детали.

Может ли двухпозиционная машина работать с двумя разными формами одновременно?

Позиции механически независимы, поэтому можно установить два комплекта форм. На практике большинство заводов используют одинаковые формы, чтобы время подачи заготовки было одинаковым, но использование одной формы для разработки и другой для производства является распространенным способом испытания новых конструкций.
